公司新聞
發(fā)布時(shí)間：2023-08-18
發(fā)布者：超級管理員
剛玉莫來(lái)石耐火磚是以剛玉、莫來(lái)石為主要原料，通過(guò)添加適量氧化鋁、氧化硅超細粉和添加劑，在氧化氣氛下高溫燒制而成。其AL2O3含量為72%~90%。剛玉莫來(lái)石磚的高溫主晶相為為剛玉和莫來(lái)石。剛玉的晶體為短柱狀、桶狀，在耐材結構中相互不穿插、不交錯。
剛玉莫來(lái)石耐火磚生產(chǎn)工藝：

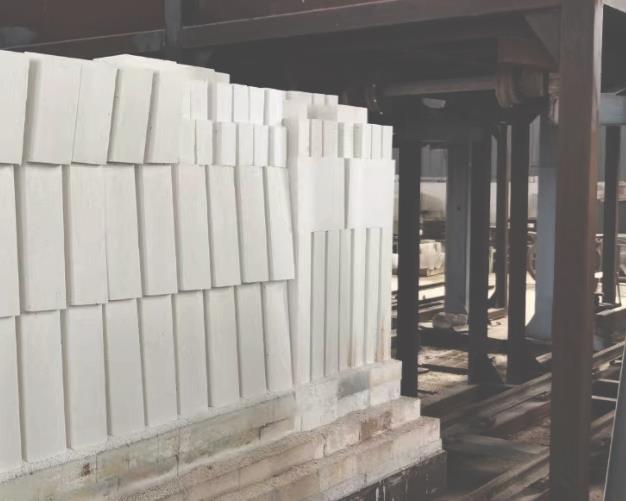

剛玉莫來(lái)石磚坯用摩擦壓力機成型，坯體密度為2.7g/cm3。坯體在隧道干燥器內進(jìn)行干燥。入口溫度40~50℃，干燥溫度130℃，干燥時(shí)間48h，坯體水分不大于1.5%。制品在隧道窯內燒成，燒成溫度為1550℃，保溫時(shí)間10h。高鋁磚多少錢(qián)一塊。
剛玉莫來(lái)石磚成型：
(1)形狀復雜、尺寸較大的耐火制品采用氣錘搗打或振動(dòng)成型。
(2)普通制品或標準規格尺寸可以采用半干法高壓成型。
(3)異型純或特殊制品需要設計模具，采用等靜壓成型。
剛玉莫來(lái)石耐火磚特點(diǎn)
(1)耐高溫，耐火溫度高和荷重軟化溫度高。
(2)耐化學(xué)侵蝕，對酸性溶液或熔渣有較強的抵抗力。
(3)抗氧化。不易于O2、H2、CO等氣體發(fā)生化學(xué)反應。
(4)熱穩定性好，高溫體積穩定，不易擴張或收縮。
(5)抗熱震性能好，耐急冷急熱不易剝落。
(6)常溫耐壓強度高，在搬運或卸貨時(shí)不易磨損。
剛玉莫來(lái)石磚理化指標(參考)：
| 項目名稱(chēng) | 電熔剛玉磚 | 95剛玉磚 | 90剛玉磚 | 剛玉莫來(lái)石磚 |
| Al2O3% ≥ | 99 | 95 | 90 | 80 |
| SiO2% ≤ | 0.3 | 3 | 9 | 18 |
| Fe2O3% ≤ | 0.2 | 0.2 | 0.4 | 0.4 |
| 體積密度g/cm3 ≥ | 3.2 | 3 | 2.9 | 1.8~2.7 |
| 常溫耐壓強度MPa ≥ | 110 | 100 | 100 | 90 |
| 耐火度 ℃ | 1790 | 1790 | 1790 | 1790 |
剛玉莫來(lái)石磚使用范圍
剛玉莫來(lái)石磚可直接接觸火焰、抗剝落、耐高溫，既可作為高溫工業(yè)爐的隔熱襯。
剛玉莫來(lái)石耐火磚廠(chǎng)家四季火耐材對剛玉莫來(lái)石耐火磚的說(shuō)明，公司位于新密，生產(chǎn)的有異型高鋁耐火磚,特種高鋁磚,一級二級三級高鋁磚等。
鄭州四季火耐火材料有限公司 豫ICP備14013792號-12
