RM新时代注册

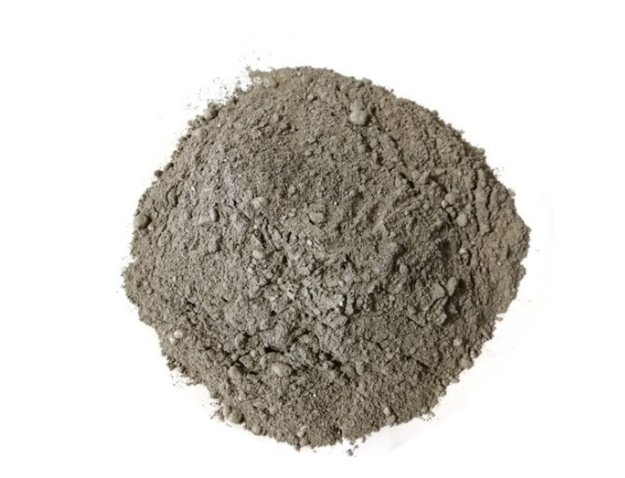

低水泥澆注料，高鋁澆注料，輕質(zhì)澆注料等耐火澆注料的主要材料含有高鋁礬土熟料，它是一種應用比較廣泛的硅酸鋁耐火原料，高鋁礬土熟料主要是指高鋁礬土礦石在高溫煅燒后，也可稱(chēng)為高鋁骨料。那么鋁礬土熟料對生產(chǎn)出來(lái)的耐火澆注料有哪些影響呢?

鋁礬土熟料對耐火澆注料的影響：

1、TIO?是鋁礬土中含量較高的雜質(zhì)之一，它在不同等級鋁礬土中的作用根據其在結晶相、玻璃相中的分配比例而定。TIO?在Ⅱ級鋁礬土中主要與莫來(lái)石形成固溶體，進(jìn)入玻璃相的量少，對制品的燒結不利，但有利于提高制品的高溫力學(xué)性能。在特級、一級和三級鋁礬土中，TIO?進(jìn)入玻璃相較多，因此液相量增加，液相黏度降低，有利于燒結但不利于提高制品的高溫性能。在一般鋁礬土中，約2.5%的TO2于1200℃開(kāi)始固溶入莫來(lái)石中，促進(jìn)莫來(lái)石晶體長(cháng)大;在1500-1600℃時(shí)，含有0.75%的TO2可以使莫來(lái)石化程度。

2、在氧化氣氛下有氧化鐵存在，鋁礬土中AL?O?/SiO2值小于2.55時(shí)，在1380℃或稍高溫度下形成液相;AL?O?以及SO2值大于2.55時(shí)，于1460℃形成液相，形成液相的溫度高。在還原氣氛下，含莫來(lái)石和剛玉的高鋁制品吸收大量的氧化亞鐵，在1380℃出現液相;但對于含莫來(lái)石和方石英的黏土制品，只要吸收少量氧化亞鐵，在1210℃就已形成液相。

3、氧化鈣和氧化鎂在我國鋁礬土中含量一般很少，因為它們屬于易溶成分，在成礦初期強烈的風(fēng)化作用中，較快被溶失，所以氧化鈣含量一般在0.5%以下，氧化鎂含量一般在0.01%~0.5%之間，氧化鎂一般存在于綠泥石或伊丁石中也有可能是機械混入的白云石、蒙脫石及層間黏土礦物等，也是氧化鈣的來(lái)源之一。

4、氧化鉀和氧化鈉是一種有害的熔劑，它對于鋁礬土的燒結、熟料的相組成以及高鋁磚的性能均會(huì )產(chǎn)生很大影響。氧化鉀和氧化鈉即R2O，約在1000℃產(chǎn)生液相，加上其他雜質(zhì)的作用，形成液相的溫度會(huì )更低。液相的出現和液相量的增加，促進(jìn)了鋁礬土的燒結。特級和一級鋁礬土中R2O含量約0.5%以下，燒結溫度為1600℃左右;R2O接近1%時(shí)，燒結溫度降為1550℃左右。Ⅱ級鋁礬土中R2O含量大于2%時(shí)，燒結溫度降為1250~1300℃。Ⅲ級鋁礬土中RO含量0.5%-2%，燒結溫度在1100-1400℃之間。有實(shí)驗結果表明：鋁礬土中含有1%的R2O就可以形成約10%的液相，使鋁礬土的燒結范圍變小，燒成收縮變大;AL?O?/SiO2值相近而R2O量不同時(shí)，每增加1%的R2O，玻璃相增加7%，荷重軟化溫度降低120℃。

5、高鋁礬土的燒失物絕大部分為鋁的氫氧化物、黏土礦物和鐵礦物中的結構水。我國硬水鋁石型的鋁礬土的灼減在12%~14.5%;三水型鋁礬土一般為20%~25%。

以上是澆注料廠(chǎng)家四季火耐材對鋁礬土熟料對耐火澆注料的影響的說(shuō)明，公司位于新密，專(zhuān)業(yè)生產(chǎn)不沾鋁澆注料，低水泥澆注料，高鋁澆注料，輕質(zhì)澆注料，耐火澆注料，耐磨澆注料等。四季火耐材先后開(kāi)發(fā)出焦化、建材、鋼鐵、有色、電力等行業(yè)用硅酸鋁系列、硅質(zhì)系列、堿性系列、輕質(zhì)隔熱磚系列等定型制品及不同材質(zhì)的澆注料、自流料、可塑料等不定型材料。
