PCR是分子生物學研究極其重要的工具，是一種用于放大擴增特定的DNA片段的分子生物學技術，基本原理是在試管中模擬細胞內的DNA復制，即人為創(chuàng )造核酸半保留復制條件，使目的DNA在細胞外完成擴增的過程，它可被看作是生物體外的特殊DNA復制。
PCR也叫基因擴增儀，主要用于用于科研及臨床的基因擴增、定性PCR基因擴增、熒光/酶免終點定量DNA基因擴增、基因芯片等其他基因分析應用的基因擴增等?；驍U增儀適合國內外各種PCR試劑盒傳染病類、腫瘤類、科研類。進口基因擴增儀主要由外殼、變溫反應腔、散熱系統、加熱系統、制冷系統、電子控制系統、供電系統、人機界面等各部分組成?；驍U增儀廣泛應用于各級各類醫療機構、大學及研究所、CDC、檢驗檢疫局、獸醫站、食品企業及乳品廠等。
“基因擴增儀”的誕生和發展
核酸體外擴增的設想最早是由Khorana在1971年提出的?！敖?jīng)DNA變性，與合適的引物雜交，用DNA聚合酶延伸引物，并不斷重復該過程便可合成tRNA基因?！?/span>
然而當時還沒有成熟的基因序列分析方法，也沒有熱穩定DNA聚合酶以及引物合成操作很困難。這種設想達不到實際的效果。并且在70年代初出現了分子克隆技術，一種克隆和擴增基因的途徑被提供了，因此人們遺忘了Khorana的設想。
1983年4月的一個星期五晚上，Kary Mullis開車去鄉下別墅的路上,猛然閃現出“多聚酶鏈式反應”的想法；
1983年12月，Mullis用同位素標記法看到了10個循環后的49 bp長度的diyi個PCR片段；
1985年，Mullis在Cetus公司工作期間，發明了PCR。Mullis要合成DNA引物來進行測序工作，卻常為沒有足夠多的模板DNA而煩惱；
1985年10月25日申請了PCR的專利，1987年7月28日批準（專利號4,683,202 ），Mullis是diyi發明人；
1985年12月20日在Science雜志上發表了diyi篇PCR的學術論文，Mullis是共同作者；
1986年5月，Mullis在冷泉港實驗室做專題報告，全世界從此開始學習PCR的方法。
根據PCR原理，商業公司在PCR儀的基礎功能上不斷進行創(chuàng )新和改進。至今，PCR儀已經更新至第三代技術。為方便讀者朋友理解，本文將對三代PCR儀的原理、特點、主要廠商及產品、應用領域做一系統梳理。
第一代——標準PCR儀
▲ 標準PCR反應過程
標準PCR儀也叫做終點PCR儀，是指目的基因僅經過預變性、變性、退火、延伸階段產生大量的核酸序列的PCR儀，PE-Cetus公司推出的世界上第一臺PCR自動化熱循環儀屬于此種。根據PCR退火溫度和擴增條件(細胞內/外)，標準PCR又可以分為三類：普通PCR、梯度PCR和原位PCR。
第二代——qPCR(實時定量PCR)
1996年Applied Biosystems(現被賽默飛收購)公司推出了實時熒光定量PCR(RTFQ PCR)技術，并發明了世界上第一臺熒光定量PCR儀，開始了從定性到定量的跨越。
實時定量PCR儀是指在PCR反應體系中加入能夠指示DNA片段擴增過程的熒光染料(SYBR Green等)或熒光標記的特異性的探針(TaqMan Probe等)，在普通PCR儀設計基礎上增加熒光信號激發和采集系統和計算機分析處理系統，形成了具有熒光定量PCR功能的儀器，通過對PCR過程中產生的熒光信號積累實時監測整個PCR過程，再結合相應的計算機軟件對所獲得的熒光信號數據進行分析，計算待測樣品特定DNA片段的初始濃度。
目前根據熒光信號反應樣品濃度主要有兩種方法：
1.Taqman探針?lè )?/span>
探針兩端分別為報告熒光基團R和熒光淬滅基團Q，當探針完整時，R發出的熒光被Q吸收，檢測不到熒光信號。探針隨機結合到DNA單鏈上，PCR擴增時，探針被水解，R與Q分離，R發出的熒光就會(huì )被檢測到。每擴增一條DNA鏈都會(huì )生成一個熒光分子。
2. SYBR Green Ι染料法
SYBR Green Ι是一種只有在和雙鏈DNA結合時才會(huì )發熒光的染料。在PCR變性時，無熒光產生，到了復性和延伸階段則能檢測到熒光信號。
實時熒光定量PCR儀主要應用于病原體檢測、藥物療效考核、腫瘤基因檢測、基因表達研究、轉基因研究、單核苷酸多態性(SNP)及突變分析等細分研究方向，廣泛應用于臨床醫學檢測、生物醫藥研發、食品行業等研究領域。
第三代——dPCR(數字PCR)
不同于qPCR 對每個循環進行實時熒光測定的方法，數字 PCR 技術是在擴增結束后對每個反應單元的熒光信號進行采集。
數字PCR是一種基于PCR反應(聚合酶鏈反應)的單分子絕對定量技術。如圖1，在數字PCR的過程中：
(a) PCR反應體系(含有熒光染料或探針)被分割為數以萬計的均一微液滴，
(b) 其中部分微液滴內會(huì )含有一個或多個模板，
(c) 將這些微液滴收集到試管內進行PCR反應，其中含有模板的微液滴會(huì )產生擴增產物，由此具有較強的熒光，成為陽性微液滴，
(d) 在PCR反應完成后，依次對每個微液滴內的熒光進行檢測，
(e) 根據微液滴信號的峰值高度，繪制出微液滴熒光分布的散點圖，
(f) 通過合理的熒光分類閾值將微液滴內的熒光強度數字化，判斷出其中具有較強熒光的陽性微液滴(圖1f中綠色的數據點，稱為“1”)和具有較弱熒光的陰性微液滴(圖1f中藍色的數據點，稱為“0”)，并通過“1”和“0”的個數來實現絕對定量。因此，與實時定量PCR不同，數字PCR不需要使用標準曲線，即可直接對核酸拷貝數的絕對值進行定量。
▲ 數字PCR原理示意圖
最后通過直接計數或泊松分布公式計算得到樣品的原始濃度或含量。
迄今為止，目前市面上常見的數字PCR儀器主要有兩種，根據微反應的形成原理不同，主要分為 “芯片數字PCR”與“微滴數字PCR”兩類。
1.芯片數字PCR
▲ 芯片數字PCR原理圖
2.液滴數字PCR
▲ 微液滴數字PCR原理圖
液滴數字PCR源于乳液PCR( emulsion PCR) 技術，即將DNA模板與連接引物的磁性微球以極低的濃度(比如單拷貝) 包裹于油水兩相形成的納升至皮升級液滴中進行 PCR 擴增，擴增后的產物富集在磁性微球上，收集破乳后進行測序。通過油水兩相間隔得到的以液滴為單位的 PCR 反應體系，比微孔板和 IFC 系統更容易實現小體積和高通量，而且系統簡單，成本低，因此成為理想的數字PCR技術平臺。
數字PCR技術主要應用于不穩定性分析、腫瘤早期研究、產前診斷、致病微生物檢測、癌癥標志物稀有突變檢測等研究領域，也用于驗證NGS中的低頻突變、 DNA甲基化檢測、突變多重檢測等方向。
“基因擴增儀”的結構和原理
1、結構
外殼、供電系統、電子控制系統、加熱系統、制冷系統、散熱系統、變溫反應腔、外殼以及人機界面等共同構成了基因擴增儀。
2、原理
PCR技術的本質是體外核酸擴增，加熱使雙鏈DNA解開螺旋，在退火溫度條件下引物同模板DNA雜交，在Taq DNA聚合酶，dNTPs，Mg2+和合適pH緩沖液存在條件下延伸引物，重復 “變性→退火→引物延伸”過程至25～40個循環，呈指數級擴大待測樣本中的核酸拷貝數。
3、基因擴增的基本要素
基因擴增的基本要素與DNA復制的基本要素是一致的。
①DNA模板：待拷貝的DNA稱為模板，它可以是雙鏈DNA也可是單鏈DNA，Z后擴增得到的產物是雙鏈狀態的。
②引物：是DNA復制的先鋒，就象結晶過程中的晶核，引導DNA的合成。在PCR擴增中一般使用合成的寡核苷酸作引物。
③DNA聚合酶(TaqDNA聚合酶)：是DNA復制的動力，在dNTP等底物存在時在引物的引導下沿著模板DNA合成互補的DNA鏈。
④緩沖液：提供DNA合成反應所需的pH，離子強度等環境。
⑤4種單核苷酸：dNTP，提供DNA合成原料。
4、基因擴增儀原理
基因擴增儀是利用PCR技術對特定基因做體外的大量合成，用于以檢測DNA/RNA為目的的各種基因分析。
PCR反應一般設置20~40次循環，每一循環包括高溫變性、低溫退火、中溫延伸三步反應。每一循環的產物作為下一個循環的模板。PCR的擴增效率很高，如果循環次數是30次，那么新生DNA片段理論上達到230拷貝(約為109個分子)。PCR反應每個循環的三個基本反應步驟如下：
①模板DNA的變性：模板DNA經加熱至94℃左右一定時間后，使模板DNA雙鏈或經PCR擴增形成的雙鏈DNA產物解離，使之成為單鏈，以便它與引物結合，為下輪反應作準備;
②模板DNA與引物的退火(復性)：模板DNA經加熱變性成單鏈后，溫度降至55℃左右，引物與模板DNA單鏈的互補序列配對結合;
③引物的延伸：溫度升到72℃左右，DNA模板-引物結合物在TaqDNA聚合酶的作用下，以dNTP為反應原料，靶序列為模板，按堿基配對與半保留復制原理，合成一條新的與模板DNA鏈互補的半保留復制鏈。重復循環變性-退火-延伸三過程，就可獲得更多的“半保留復制鏈”，而且這種新鏈又可成為下次循環的模板。每完成一個循環需2～4分鐘，2～3小時就能將待擴目的基因擴增放大幾百萬倍。到達平臺期所需循環次數取決于樣品中模板的拷貝。
“基因擴增儀”的用途和分類
基因擴增儀的用途
基因擴增儀靈敏度高，操作起來簡便、快捷，加上對特定基因樣本純度要求低，因而被廣泛地運用在以下檢測活動中:
1、醫學和健康檢驗機構臨床診斷，用于判斷檢體中是否會(huì )表現某遺傳疾病的圖譜、傳染病的診斷以及基因復制。
2、DNA鑒定，常見于司法鑒定領域。
3、臨床分子診斷試劑和生物試劑公司藥品研發。
4、轉基因、微生物、動物源性成分檢測，常見于醫藥衛生及農產品檢驗領域。
基因擴增儀的分類
1. 普通的PCR儀
一次PCR擴增只能運行一個特定退火溫度的PCR儀，又叫傳統的PCR儀。
用途：主要是做一些簡單的、對單一退火溫度的目的基因進行擴增。
a.梯度PCR儀：一次PCR擴增可以設置一系列不同的退火溫度條件(溫度梯度)，通常為12種溫度梯度的普通PCR儀。
用途：研究未知DNA退火溫度的擴增。
b.原位PCR：將具有細胞定位能力的原位雜交技術運用于從細胞內靶DNA的定位分析，在細胞內實現基因擴增的普通PCR儀。
用途：用于在細胞的靶DNA所在位置上進行基因擴增。
2. 實時熒光定量PCR儀
PCR擴增時加入的引物利用熒光素進行標記，使引物和熒光探針同時與模板進行特異性結合，擴增結果通過熒光信號采集系統實時采集信號并輸送到計算機分析處理系統，實時輸出量化結果，這樣的PCR儀叫實時熒光定量PCR儀。
a.金屬板式實時定量PCR儀
可作為普通PCR儀使用，可帶梯度功能，可容納的樣本量大，無需特殊耗材，溫度均一性欠佳，有邊緣效應，標準曲線的反應條件難以做到與樣品完全一致
b.離心式實時定量PCR儀
溫度均一性較好，使用的是同一個激發光源和檢測器，隨時檢測旋轉到跟前的樣品，有效減少系統誤差?？扇菁{樣品量少，有的需用特殊毛細管作樣品管，增加了使用成本，也不帶梯度功能
c.各孔獨立控溫的定量PCR儀
“基因擴增儀”操作規程
普通PCR儀操作規程
1、開機操作
（1）將PCR儀電源開關打開。
（2）將PCR儀頂蓋向后平推，然后將PCR薄壁管放進去。
（3）將PCR儀頂蓋向前平推，并且均勻用力壓下反扣部分。
值得注意的是：9700PCR儀必須使用圓頭的PCR薄壁管。
2、關機操作
（1）實驗結束后，點擊EXit到主界面出現，將PCR電源開關關閉。
（2）均勻用力抬起反扣部分，將PCR儀頂蓋向后平推，將PCR薄壁管取出。
（3）將PCR儀頂蓋向前平推。
熒光定量PCR儀操作規程
1.開始運行儀器
將PCR儀底座開關打開，再將定量PCR儀檢測器開關打開。在實驗之前，首先對系統預熱半個小時，打開電腦，將iQ5軟件啟動。
2.放置樣品
在0.2ml的薄壁管或96孔板內加入PCR反應體系，將管蓋蓋上，注意，不要讓手指和反應管表面有接觸，所以必須將一次性塑料手套戴上。按照順序在儀器的加熱孔中放入反應管。
3.設置程序，運行試驗
定量PCR軟件的基本操作步驟如下：
（1）對熱循環程序文件進行設置。
（2）對反應管文件進行設置。
（3）點擊“run”鍵，將程序運行。
（4）數據分析
4.結果分析
（1）PCR反應結束后，標準曲線和Ct值軟件會(huì )自動計算。
（2）可以在軟件窗口選擇相應的分析功能進行表達量分析，等位基因分析。
（3）點擊右上方的“Report”鍵，還能夠將結果報告單輸出。
5.關閉運行儀器
實驗結束后將iQ5軟件、熒光定量檢測器及擴增系統電源關閉，將電腦關閉，將反應管取出。
“基因擴增儀”的常見問題及故障
常見問題
1.為什么在不同型號的PCR儀上擴增出的條帶亮度有差異？
答：不同的PCR儀有不一樣的優化的升降溫策略，因此當向另一類PCR儀轉移這類CR儀上使用的PCR步驟參數上時，需要進行試驗優化。
2.在PCR實驗結束后我的樣品可以一直放在PCR儀中低溫保存嗎？
答：Z好不要，建議在程序運行結束之后，應當將樣品從PCR儀中及時取出。當低溫保存時，盡量設定比較高的溫度，能夠使得儀器的使用壽命延長。
3.模擬管和樣品臺控溫模式有什么差別？
若采用樣品臺控溫模式，當將樣品臺升降溫到目標溫度時，因為傳熱延遲，樣品管內樣品達到目標溫度仍需要較長的時間，因此，當步驟時間在30s以下時，Z好使用模擬管控，若要使用樣品臺控溫模式，那么Z好延長一倍步驟時間。
4.反應后反應管壁出現液滴？
可能原因1：在程序運行前，熱蓋加熱功能沒有被開啟。
方法：將熱蓋加熱功能開啟。
可能原因2：在反應結束后，過長時間的低溫保存。
方法：在結束運行后，熱蓋將自動關閉，因此會(huì )出現冷凝，這不會(huì )影響實驗的結果，在離心機上放置反應管，瞬時離心使液滴回到管子底部就行。
5.使用的微孔板，反應后反應液有明顯蒸發？
方法：
（1）保證使用的微孔板質量很好，在反應之前，要密封嚴格。
（2）保證熱蓋蓋緊，將熱蓋的溫度適當提高。
（3）將反應體積增大。
6.使用PCR管，反應后部分PCR管內反應液有明顯蒸發？
方法：
（1）確保使用的PCR管質量很高。
（2）將四個同樣的空PCR管分別置于樣品臺的四角，從而使證熱蓋壓在各PCR管上的壓力均勻得到保證。
常見故障
1.加熱或者冷卻速度緩慢
出現這樣的情況，原因可能是控制器或機械故障，需要運行診斷測試并記錄加熱速率。
2.開機時，出現錯誤信息
這種情況有可能是儀器某一系統啟動失敗或者電壓太低造成的。確保同一電路中沒有使用其他電器，不要在已有用電器電路上增設線路。
3.打開電源然而儀器不響應
出現這種情況，很可能是因為插座沒有插緊或者電源線脫落，只要重新插入電源就行。
4.屏幕不顯示并且馬達和風扇不啟動
出現這種情況，很有可能是總保險絲被熔斷，只要將保險絲更換就能使故障排除。
5.插上電源屏幕空白或，按下某鍵屏幕不顯示相應畫面
出現這樣的情況，很可能是邏輯電路或者電源的保險絲被熔斷，也有可能是因為控制器，對保險絲進行更換，如果不能恢復正常，那么就咨詢維修工程師。
“基因擴增儀”維護保養及注意事項
盡管PCR儀器不是計量?jì)x器，然而其的作用原理和基本計量要素有很密切的關系，因此，PCR儀需要定期檢測和維護。
儀器的維護保養
1．樣品池的清洗
首先將蓋子打開，然后在樣品池加入95%乙醇或10%清洗液，浸泡5min，然后對被污染的孔進行清洗，使用微量移液器對液體進行吸取，使用棉簽將剩余液體吸干。打開PCR儀，設定保持溫度為50℃使PCR程序運行，揮發去除殘余液體，通常只需要5-10分鐘左右。
2.熱蓋的清洗
對于熒光定量PCR儀，若出現熒光污染，并且樣品池不是這一污染的來源，或者當熱蓋的松緊受到污染或殘跡物的影響時，墊蓋底面需要用壓縮空氣或純水清洗，使樣品池的孔干凈，無污物阻擋光路得到保證。
3.儀器外表面的清洗
對儀器的外表面進行清洗能夠使灰塵和油脂除去，然而不能達到消毒的效果，對PCR儀的外表面進行清洗Z好選擇沒有腐蝕性的清洗劑。
4．更換保險絲
首先關掉PCR儀，將插頭拔取，將電源插口旁邊的保險盒打開，將備用的保險絲換上，觀察是否恢復正常。
儀器的維護和保養的注意事項
1)PCR儀器需要視制冷方式而定通常進行半年至少一次定期檢測。
2)PCR反應的要求溫度與實際分布的反應溫度不相同，如果通過檢測，與設置溫度相比較，各孔平均溫度差超過1～2℃，那么可以對PCR實際反應溫度差運用溫度修正法來糾正。
3)升、降溫過程的時間控制是PCR反應過程的關鍵時間越短越好，如果PCR儀的降溫過程高于1分鐘，那么就應該對儀器的制冷系統進行檢查。當PCR儀是使用風冷制冷時，其反應底座的灰塵要較徹底地清理，若是其他的制冷系統，那么應該對相關的制冷部件進行檢查。
4)通常情況下，如果儀器的溫度能夠采用溫度修正法糾正，那么不要輕易地對儀器的電子控制部件打開或調整。

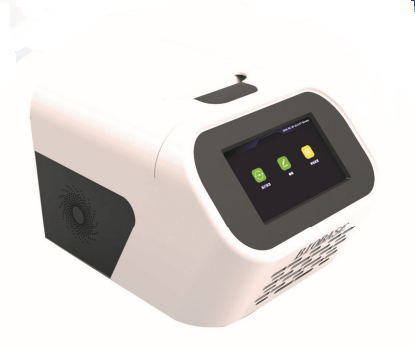

山東博科-基因擴增儀
